HDSG型罐用噴射混合器

發布日期：2017/7/25 21:45:05　所屬分類：HDS系列靜態混合器　訪問統計：2553

HDSG型罐用噴射混合器

產品簡介

*結構可靠、無須保養、無泄露、無混合死角、簡潔、環保、節能。

*克服了傳統頂式及側向式攪拌如易泄露，操作費用高等固有弊端。

*運行穩定，性能效率較高，成本低廉。

*多種材料加工，可運用于不同工況條件。

應用領域

主要用于容器、儲罐和中和池，完成如成品油調合、酸堿中和，防沉降、防自聚等工藝過程，可以說只要用離心泵可以傳送翻轉液體，就可以使用這種HDSG罐用噴射混合器。

結構原理

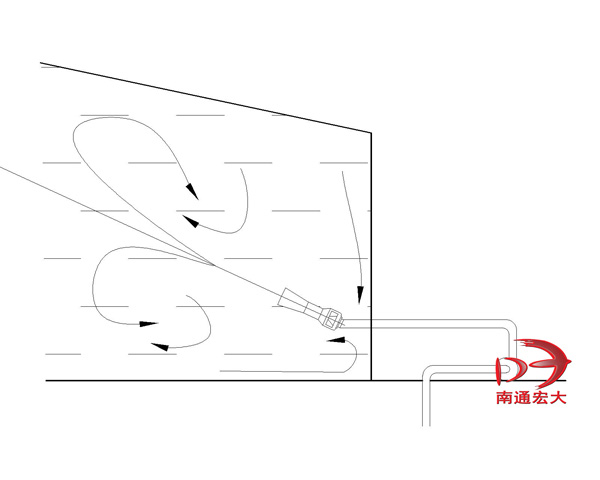

從混合噴射器噴嘴中噴出的液流以其高速度在其錐形入口內形成低壓，從而從罐中吸咐并帶動一股液流，使其加速，在噴射器內高度渦漩，產生了一個內部混合液在混合噴射出口處，這種混合速度部分被轉換為壓力，使從噴射器中噴出的混合液成圓錐狀擴散，并將其周圍的液體帶起來，達到罐內液體混合、中和的目的（流體混合示意圖如左圖2-1中箭頭所表示）。

技術指標：液-液混合不均勻度系數 ，分散度5～20μm。

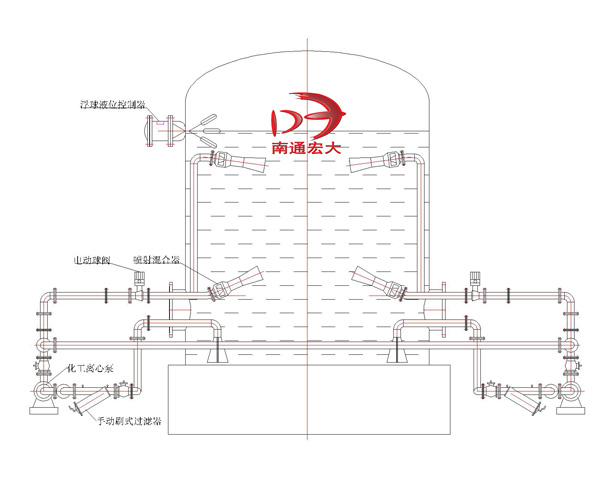

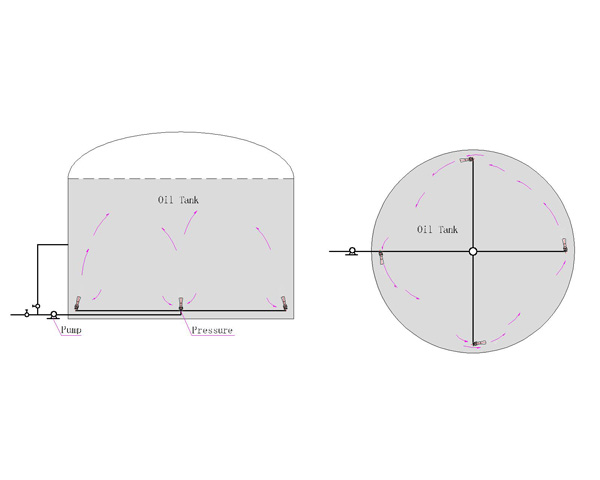

如果一個或幾個HDSG系列罐用噴射混合器排列正確的話，在罐中就產生了一個三維射流，它把整個罐內的物質進行均勻混合，而不產生旋轉的運動，能使大容量罐中物料宏觀上達到均勻混合。如下圖2-2所示：

說明：系統液位頂部沒有自動液位控制裝置，與上部噴頭聯鎖，當液位低于警戒線時自動液位控制裝置發出信號使上部噴頭停止工作。

詳細參數

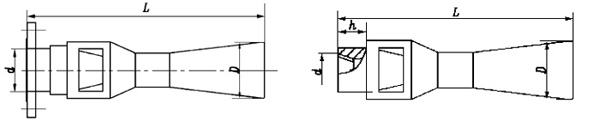

罐用噴射混合器的示意圖如下圖4-1所示（左為法蘭連接型罐用噴射混合器示意圖，右為螺栓連接型罐用噴射混合器示意圖。）

產品規格型號如表4-1,4-2所示：

表4-1　螺紋連接型罐用噴射混合器

尺寸	HDSG-1-R	HDSG-2-R	HDSG-3-R	HDSG-4-R	HDSG-5-R	HDSG-6-R	HDSG-7-R
d	Rc3/4	Rc1	Rc1 1/2	Rc1 1/2	Rc2	Rc3	Rc4
L	170	220	265	345	400	520	610
h	20	24	24	24	30	33	40
D	52/50	60/60	75/70	85/80	100/90	125/120	160/150

注：表中尺寸為材質不銹鋼/塑料混合器

表4-2 法蘭連接型罐用噴射混合器

尺寸	HDSG-1-F	HDSG-2-F	HDSG-3-F	HDSG-4-F	HDSG-5-F	HDSG-6-F	HDSG-7-F
d	20	25	40	40	50	80	100
L	205/170	255/220	300/265	380/345	440/400	570/520	660/610
D	52/50	60/60	75/70	85/80	100/90	125/120	160/150

注：1、表中尺寸為材質不銹鋼/塑料混合器

2、無特殊要求，法蘭標準為HG20592—2009 PNl.0。

* HDSG系列混合器噴射器應盡可能安裝在最深的位置，這樣在液體量少的情況下也能保證取得有效的混合效果。

* 對于一些容易形成泡沫的液體來說，可以使液面高于混合噴射器1至2m，就可避免產生泡沫。

產品選型

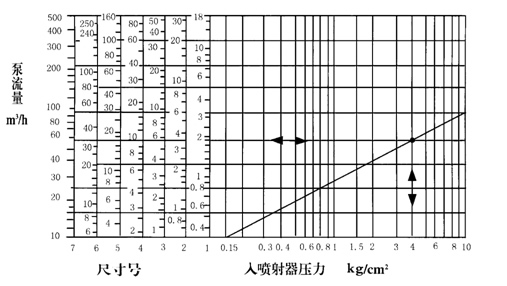

HDSG系列罐用噴射式混合器型號和尺寸號的安排十分巧妙，對于一般的工藝要求來說，總能找到理想的混合器，根據下列功率曲線圖6-1，您總能得到滿意的答案。

示例：已知：罐直徑：3600mm；罐高度：8m翻轉泵流量：10m3／h；　　　　　

入混合器壓力：4kg／cm2；翻轉次數：0.5h／次

求解：罐用噴射式混合器的型號。　　　

解：根據功率曲線圖，罐用噴射式混合器型號應選：HDSG-4
