發布日期：2017/7/26 16:23:09 所屬分類：石化管道設備 訪問統計：2223

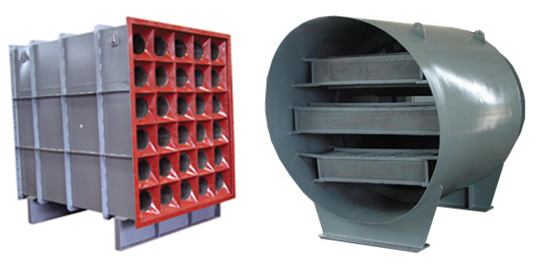

簡介：消音器是阻止聲音傳播而允許氣流通過的一種器件，是消除空氣動力性噪聲的重要措施。消音器是安裝在空氣動力設備（如鼓風機、空壓機、鍋爐排氣口、發電機、水泵等排氣口噪音較大的設備）的氣流通道上或進、排氣系統中的降低噪聲的裝置。
小孔型消聲器具有低中頻寬帶消聲性能，小的孔徑能提高吸聲系數，低的孔隙率能增加吸聲頻帶的寬度，孔板深度能改變共振吸聲峰的位置。小孔型消聲器具備設計嚴密、吸收頻帶寬、阻損小、耐高溫、壽命長等優點。一般用于鍋爐、壓縮機、汽輪機、除氧器、擴容器、安全閥等設備的排氣放空。
|
規格型號 |
參考管徑 |
排量(t/h) |
溫度(℃) |
壓力(MPa) |
外形尺寸 |
|
PD-25/5 |
Ф32 |
0-5 |
0-540 |
0-12 |
Ф219x500 |
|
PD-40/10 |
Ф45 |
0-10 |
Ф219x500 |
||
|
PD-50/15 |
Ф57 |
0-15 |
Ф219x600 |
||
|
PD-80/25 |
Ф80 |
0-25 |
Ф273x700 |
||
|
PD-100/40 |
Ф108 |
0-40 |
Ф325x750 |
||
|
PD-125/65 |
Ф133 |
0-65 |
Ф377x1100 |
||
|
PD-150/80 |
Ф159 |
0-80 |
Ф377x1300 |
||
|
PD-200/105 |
Ф219 |
0-105 |
Ф450x1500 |
||
|
PD-250/150 |
Ф273 |
0-150 |
Ф530x1800 |
||
|
PD-300/300 |
Ф325 |
0-300 |
Ф630x2100 |
||
|
PD-400/420 |
Ф426 |
0-420 |
Ф820x2300 |
壓縮機排汽消聲器可使用中不僅具備一定的消聲能力，更能保證使用中壓縮機壓力不升高，壓縮機排汽消聲器是建立在通孔菱形阻聲流原理上制造，消聲進口管孔為通孔型，以穿孔板為阻性聲片，阻聲片為聲流式結構，是利用菱形彎曲吸聲及通道吸聲層厚度變化來改善消聲性能，不僅消聲較高，適應頻帶寬，氣流阻力小，更能保證消聲效果。
|
產品型號 |
排汽量T/H |
壓力Mpa |
接管尺寸mm |
外形尺寸mm |
|
TB-50/10 |
10 |
0.2-1.5 |
ф59 |
ф300x800 |
|
TB-80/30 |
30 |
ф89 |
ф350x1000 |
|
|
TB-100/40 |
40 |
ф108 |
ф420x1200 |
|
|
TB-125/50 |
50 |
ф133 |
ф450x1400 |
|
|
TB-150/65 |
65 |
ф159 |
ф450x1600 |
|
|
TB-200/80 |
80 |
ф219 |
ф530x1800 |
|
|
TB-250/110 |
110 |
ф273 |
ф680x2100 |
安全閥排汽消聲器、安全閥排汽消音器用于發電廠、化工、鋼鐵行業鍋爐安全閥蒸汽排汽排放消聲，其排汽即應避免過大的噪聲，更應讓汽流順利排出不影響安全閥的起跳和回座，本實用新型用于安全閥的消聲器同樣采用了抗、噴、阻的消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更強化了抗、噴、阻消聲機理，達到了理想的消聲效果。
|
規格型號 |
使用位置 |
壓力(Mpa) |
溫度(℃) |
排量(t/h) |
參考管徑 |
|
AD-8/25 |
汽包安全閥 過熱器安全閥 再熱器安全閥 |
0-20 |
0-560 |
8 |
25 |
|
AD-10/32 |
10 |
32 |
|||
|
AD-15/50 |
15 |
50 |
|||
|
AD-20/65 |
20 |
65 |
|||
|
AD-25/80 |
25 |
80 |
|||
|
AD-30/100 |
30 |
100 |
|||
|
AD-35/125 |
35 |
125 |
|||
|
AD-40/150 |
40 |
150 |
|||
|
AD-50/200 |
50 |
200 |
|||
|
AD-80/250 |
80 |
250 |
|||
|
AD-90/300 |
90 |
300 |
|||
|
AD-120/350 |
120 |
300 |
|||
|
AD-150/400 |
150 |
400 |
除塵風機消聲器主要用于各種高壓離心風機、通風機、軸流風機、助燃風機、除塵風機等排氣進出口上，用于降低風口空氣動力性噪聲。
風機消聲器分圓形接口和方形接口，本表按圓形接口流量計算，用戶詢價時請報接口尺寸（方還是圓）
|
規格型號 |
風機接口mm |
適用風機參數 |
消聲器規格 |
阻力損失Pa |
||
|
流量 m3/h |
氣流速度m/s |
總長 mm |
外徑mm |
|||
|
FG-200 |
200 |
1000-20000 |
3-10 |
1050 |
450 |
150 |
|
FG-300 |
300 |
1500 |
500 |
150 |
||
|
FG-400 |
400 |
1500 |
730 |
170 |
||
|
FG-450 |
450 |
1800 |
750 |
200 |
||
|
FG-500 |
500 |
1800 |
880 |
200 |
||
|
FG-600 |
600 |
1800 |
1100 |
200 |
||
|
FG-700 |
700 |
8000-70000 |
2200 |
1200 |
200 |
|
|
FG-800 |
800 |
2300 |
1300 |
200 |
||
|
FG-900 |
900 |
2500 |
1400 |
200 |
||
|
FG-1000 |
1000 |
2500 |
1550 |
240 |
||
|
FG-1200 |
1200 |
2800 |
1750 |
240 |
||
|
FG-1400 |
1400 |
2800 |
1750 |
240 |
||
|
FG-1600 |
1600 |
3000 |
2150 |
300 |
||
|
FG-1800 |
1800 |
9000-150000 |
3000 |
2350 |
300 |
|
|
FG-2000 |
2000 |
3400 |
2450 |
300 |
||
|
FG-2200 |
2200 |
3400 |
2550 |
300 |
||
|
FG-2400 |
2400 |
3400 |
2900 |
400 |
||
|
FG-2700 |
2700 |
120000-250000 |
3400 |
3000 |
400 |
|
|
FG-3000 |
3000 |
3400 |
3300 |
400 |
||
